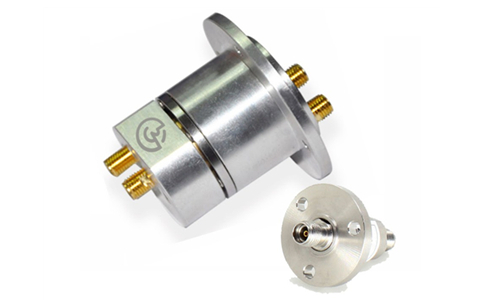

3GHF系列高頻旋轉關節
高頻/微波同軸旋轉接頭專為360°連續旋轉系統設計，傳輸DC~40GHz高頻信號。 支持單通道或多通道，可與電或其他信號組合。 三幗泰科高頻旋轉接頭信號采用50Ω特性阻抗射頻同軸結構。 3GHF 系列高頻旋轉接頭具有緊湊的設計、出色的駐波比、低插入損耗和最小波動。
典型應用有衛星天線、車輛、雷達、微波天線測試臺......等
1通道至108通道可供選擇
更低的插入損耗，插入損耗紋波，可靠的高數據傳輸系統
光纖接頭可選 FC、SC、ST、SMA或LC (PC an d APC)等
安全可靠，無泄密，無電磁干擾，可以遠距離傳輸
速度范圍從 0~25000rpm 可選
可與傳統的電滑環配合使用，作成光電混合匯流環，傳送功率和高速數據
型號列表
| 3GHF 高頻旋轉關節型號列表 | |||||||
| 型號 | 路數 | 頻率 | 接口 | 最大插損 | 最大駐波比 | VWSR Ripple | 外形圖 |
| 3GHF120-1-18G | 1 | 18 GHz | SMA-f (50Ω) | 0.3dB@10Ghz | 1.3 @10Ghz | 0.1 | 技術規格 |
| 3GHF120-1-40G | 1 | 0.45dB@10/18Ghz | 1.4@10~18Ghz | 技術規格 | |||
| 3GHF127-1-4.5G | 1 | 技術規格 | |||||
| 3GHF127A-1-4.5G | 1 | 4.5 GHz | SMA-F (50Ω) | 0.3dB | 1.3 | 0.2 | 技術規格 |
| 3GHF127L-1-3G | 1 | 3 GHz | SMA-F (50Ω) | 1.9dB | 1.35 | 0.05 | 技術規格 |
| 3GHF149-1-18G | 1 | 18 GHz | SMA-F (50Ω) | 0.3dB@10GHz | 1.3@10GHz | 0.1 | 技術規格 |
| 3GHF210-1-6G | 1 | 6 GHz | SMA-F (50Ω) | 0.3dB | 1.3 | 0.1 | 技術規格 |
| 3GHF210-1-18G | 1 | 18 GHz | SMA-F (50Ω) | 0.4dB | 1.4 | 0.15 | 技術規格 |
| 3GHF267-1-18G | 1 | 18 GHz | N-F (50Ω) | 0.4dB | 1.3 | 0.05 | 技術規格 |
| 3GHF267A-1-18G | 1 | 18 GHz | 3.5MM-F (50Ω) | 0.4dB | 1.3 | 0.05 | 技術規格 |
| 3GHF430-1-3.4G | 1 | 2.8~3.4 | 7/16-F (50Ω) | 0.1dB | 1 | 0.05 | 技術規格 |
| 3GHF430-1-5G | 1 | 5 GHZ | 7/16-F (50Ω) | 0.35dB | 1.25 | 0.1 | 技術規格 |
| 3GHF480-1-18G | 1 | 18 GHz | 7/16-F (50Ω) | 0.35dB @5GHz | 1.25 @5GHz | 0.05 | 技術規格 |
