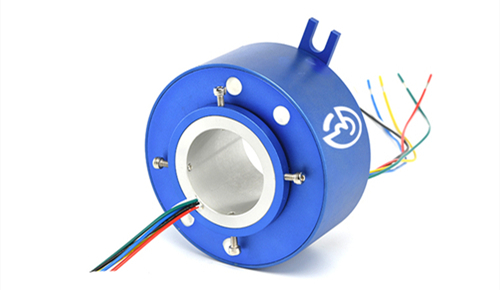

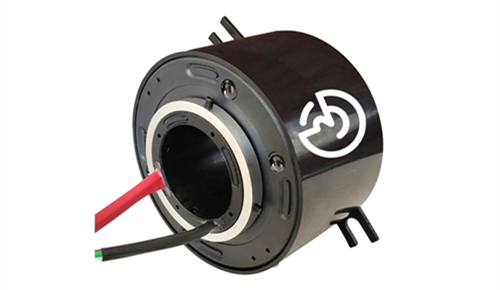

3GH038系列過孔式滑環（空心軸導電滑環）

空心軸滑環也叫過孔式滑環和中空導電環。成都市三幗泰科科技的空心軸滑環完全滿足360度無限制旋轉的動力、控制及信號的混合傳輸，滿足多功能系統的需求；空心軸導電滑環采用先進的纖維刷多點接觸技術，免維護、低摩擦、低噪音，超長的使用壽命；在高低溫、防震、防腐、防水等應用要求上積累了豐富的設計生產經驗，能全面滿足客戶不同傳動方案；標準化、模塊化的設計，產品規格齊全，并能根據客戶要求量身定制所需要的產品，3GH038系列中心過孔38mm，尺寸緊湊適合于空間有限的應用中。

通路數：	1-24路	絕緣電阻：	500MΩ@500VDC
工作轉速：	0-300rpm	扭矩：	0.1N·m;+0.03N·m/6路
工作溫度：	-20℃～+80℃	接觸材料：	貴金屬
工作濕度:	60%RH	導線規格：	300mm
額定電壓:	380V	防護等級：	IP51
耐壓強度:	500VDC@50Hz	外殼材料：	鋁合金

特點

可集成光纖、高頻、氣、液旋轉關節

支持多種信號與功率混合傳輸，信號類型如下：

熱電阻：PT10、PT50、PT100、PT1000等

熱電偶：K型、J型、N型、E型、S型、R型、B型等（不同類型使用專用的熱電偶補償導線）

傳感器信號：以最小損耗傳輸所有類型的傳感器信號和編碼器信號

短距離低速通信信號：I2C、SPI、I2S、UART、TTL等

以太網：10Mbps、100Mbps、1000Mbps

工業以太網：Sercos III、Powerlink、ProfiNet、EtherCAT、Ethernet/IP、Modbus/TCP等

現場總線：Profibus、DeviceNet、CC-Link、CAN、InterBus、FF、LonWorks、HART、WorldFIP、ControlNet等

串口通信：RS232、RS485、RS422等

高清視頻：SDI、LVDS等

@技術支持

型號列表

型號	電流 (A)	路數	外形圖	長度 (mm)
3GH038-6P1	5	6	技術規格	44
3GH038-12P1	5	12	技術規格	64
3GH038-18P1	5	18	技術規格	84
3GH038-24P1	5	24	技術規格	104
3GH038-6P2	10	6	技術規格	48
3GH038-12P2	10	12	技術規格	73
3GH038-18P2	10	18	技術規格	96
3GH038-24P2	10	24	技術規格	120
3GH038-6P3	15	6	技術規格	53
3GH038-12P3	15	12	技術規格	82
3GH038-18P3	15	18	技術規格	111
3GH038-24P3	15	24	技術規格	139

可選項

1、過孔直徑：3mm到2000mm可選

2、額定電流：1A到5000A可選

3、額定電壓：2V到10000V可選

4、通路數：1路到500路可選

5、工作轉速：1RPM到20000RPM可選

6、工作溫度：-55℃~+500℃可選

7、防護等級：IP40到IP68可選

8、外形結構、殼體材料、安裝方式、出線方式和形式、導線長度、端子類型可選

8、應用環境：海、陸、空
