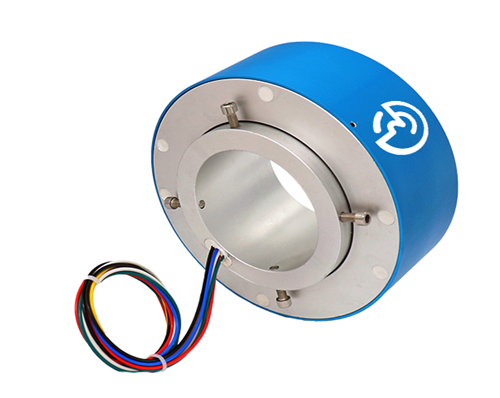

3GH090系列過孔式滑環（空心軸導電滑環）
空心軸滑環也叫過孔式滑環和中空導電環。成都市三幗泰科科技的空心軸滑環完全滿足360度無限制旋轉的動力、控制及信號的混合傳輸，滿足多功能系統的需求；空心軸導電滑環采用先進的纖維刷多點接觸技術，免維護、低摩擦、低噪音，超長的使用壽命；在高低溫、防震、防腐、防水等應用要求上積累了豐富的設計生產經驗，能全面滿足客戶不同傳動方案；標準化、模塊化的設計，產品規格齊全，并能根據客戶要求量身定制所需要的產品，3GH090系列中心過孔90mm，可定制多路數，應用廣泛。
通路數： | 1-132路 | 絕緣電阻： | 500MΩ@500VDC |
工作轉速： | 0-300rpm | 扭矩： | 0.1N·m;+0.03N·m/6路 |
工作溫度： | -20℃～+80℃ | 接觸材料： | 貴金屬 |
工作濕度: | 60%RH | 導線規格： | 300mm |
額定電壓: | 380V | 防護等級： | IP51 |
耐壓強度: | 外殼材料： | 鋁合金 |
特點
可集成光纖、高頻、氣、液旋轉關節
支持多種信號與功率混合傳輸，信號類型如下：
熱電阻：PT10、PT50、PT100、PT1000等
熱電偶：K型、J型、N型、E型、S型、R型、B型等（不同類型使用專用的熱電偶補償導線）
傳感器信號：以最小損耗傳輸所有類型的傳感器信號和編碼器信號
短距離低速通信信號：I2C、SPI、I2S、UART、TTL等
以太網：10Mbps、100Mbps、1000Mbps
工業以太網：Sercos III、Powerlink、ProfiNet、EtherCAT、Ethernet/IP、Modbus/TCP等
現場總線：Profibus、DeviceNet、CC-Link、CAN、InterBus、FF、LonWorks、HART、WorldFIP、ControlNet等
串口通信：RS232、RS485、RS422等
高清視頻：SDI、LVDS等
| 型號 | 電流 (A) | 路數 | 外形圖 | 長度 (mm) |
| 3GH090-2P1 | 5 | 2 | 技術規格 | 50 |
| 3GH090-3P1 | 5 | 3 | 技術規格 | 54 |
| 3GH090-6P1 | 5 | 6 | 技術規格 | 66 |
| 3GH090-12P1 | 5 | 12 | 技術規格 | 90/88.5 |
| 3GH090-18P1 | 5 | 18 | 技術規格 | 114 |
| 3GH090-24P1 | 5 | 24 | 技術規格 | 138/118.5 |
| 3GH090-30P1 | 5 | 30 | 技術規格 | 162 |
| 3GH090-36P1 | 5 | 36 | 技術規格 | 190/148.5 |
| 3GH090-42P1 | 5 | 42 | 技術規格 | 226 |
| 3GH090-48P1 | 5 | 48 | 技術規格 | 250/178.5 |
| 3GH090-60P1 | 5 | 60 | 技術規格 | 298/208.5 |
| 3GH090-72P1 | 5 | 72 | 技術規格 | 350/238.5 |
| 3GH090-84P1 | 5 | 84 | 技術規格 | 398/268.5 |
| 3GH090-96P1 | 5 | 96 | 技術規格 | 450/298.5 |
| 3GH090-108P1 | 5 | 108 | 技術規格 | 498 |
| 3GH090-2P2 | 10 | 2 | 技術規格 | 50 |
| 3GH090-3P2 | 10 | 3 | 技術規格 | 54 |
| 3GH090-6P2 | 10 | 6 | 技術規格 | 66/88.5 |
| 3GH090-12P2 | 10 | 12 | 技術規格 | 90/118.5 |
| 3GH090-18P2 | 10 | 18 | 技術規格 | 148.5 |
| 3GH090-24P2 | 10 | 24 | 技術規格 | 138/178.5 |
| 3GH090-30P2 | 10 | 30 | 技術規格 | 162/208.5 |
| 3GH090-36P2 | 10 | 36 | 技術規格 | 238.5 |
| 3GH090-42P2 | 10 | 42 | 技術規格 | 268.5 |
| 3GH090-48P2 | 10 | 48 | 技術規格 | 298.5 |
| 3GH090-6P3 | 15 | 6 | 技術規格 | 88.5 |
| 3GH090-12P3 | 15 | 12 | 技術規格 | 118.5 |
| 3GH090-18P3 | 15 | 18 | 技術規格 | 148.5 |
| 3GH090-24P3 | 15 | 24 | 技術規格 | 178.5 |
| 3GH090-30P3 | 15 | 30 | 技術規格 | 208.5 |
| 3GH090-36P3 | 15 | 36 | 技術規格 | 238.5 |
| 3GH090-42P3 | 15 | 42 | 技術規格 | 268.5 |
| 3GH090-48P3 | 15 | 48 | 技術規格 | 298.5 |
| 3GH090-6P4 | 20 | 6 | 技術規格 | 88.5 |
| 3GH090-12P4 | 20 | 12 | 技術規格 | 118.5 |
| 3GH090-18P4 | 20 | 18 | 技術規格 | 148.5 |
| 3GH090-24P4 | 20 | 24 | 技術規格 | 178.5 |
| 3GH090-30P4 | 20 | 30 | 技術規格 | 208.5 |
| 3GH090-36P4 | 20 | 36 | 技術規格 | 238.5 |
| 3GH090-42P4 | 20 | 42 | 技術規格 | 268.5 |
| 3GH090-48P4 | 20 | 48 | 技術規格 | 298.5 |
可選項
1、過孔直徑：3mm到2000mm可選
2、額定電流：1A到5000A可選
3、額定電壓：2V到10000V可選
4、通路數：1路到500路可選
5、工作轉速：1RPM到20000RPM可選
6、工作溫度：-55℃~+500℃可選
7、防護等級：IP40到IP68可選
8、外形結構、殼體材料、安裝方式、出線方式和形式、導線長度、端子類型可選
8、應用環境：海、陸、空
