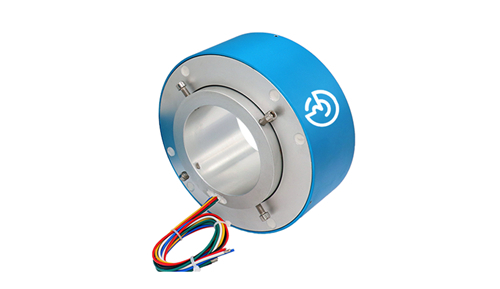

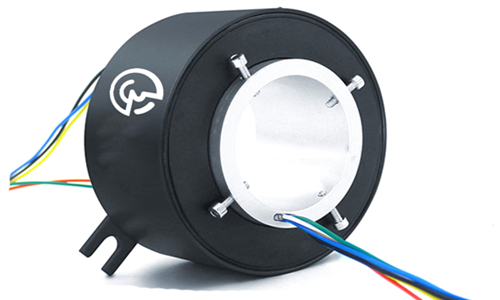

3GH100系列過孔式滑環（空心軸導電滑環）

空心軸滑環也叫過孔式滑環和中空導電環。成都市三幗泰科科技的空心軸滑環完全滿足360度無限制旋轉的動力、控制及信號的混合傳輸，滿足多功能系統的需求；空心軸導電滑環采用先進的纖維刷多點接觸技術，免維護、低摩擦、低噪音，超長的使用壽命；在高低溫、防震、防腐、防水等應用要求上積累了豐富的設計生產經驗，能全面滿足客戶不同傳動方案；標準化、模塊化的設計，產品規格齊全，并能根據客戶要求量身定制所需要的產品，3GH100系列中心過孔100mm，可定制多路數，應用廣泛。

通路數：	1-108路	絕緣電阻：	500MΩ@500VDC
工作轉速：	0-300rpm	扭矩：	0.1N·m;+0.03N·m/6路
工作溫度：	-20℃～+80℃	接觸材料：	貴金屬
工作濕度:	60%RH	導線規格：	300mm
額定電壓:	380V	防護等級：	IP51
耐壓強度:	500VDC@50Hz	外殼材料：	鋁合金

特點

可集成光纖、高頻、氣、液旋轉關節

支持多種信號與功率混合傳輸，信號類型如下：

熱電阻：PT10、PT50、PT100、PT1000等

熱電偶：K型、J型、N型、E型、S型、R型、B型等（不同類型使用專用的熱電偶補償導線）

傳感器信號：以最小損耗傳輸所有類型的傳感器信號和編碼器信號

短距離低速通信信號：I2C、SPI、I2S、UART、TTL等

以太網：10Mbps、100Mbps、1000Mbps

工業以太網：Sercos III、Powerlink、ProfiNet、EtherCAT、Ethernet/IP、Modbus/TCP等

現場總線：Profibus、DeviceNet、CC-Link、CAN、InterBus、FF、LonWorks、HART、WorldFIP、ControlNet等

串口通信：RS232、RS485、RS422等

高清視頻：SDI、LVDS等

@技術支持

型號列表

型號	電流 (A)	路數	外形圖	長度 (mm)
3GH100-2P1	5	2	技術規格	50
3GH100-3P1	5	3	技術規格	54
3GH100-6P1	5	6	技術規格	66
3GH100-10P1	5	10	技術規格	93.5
3GH100-12P1	5	12	技術規格	90
3GH100-18P1	5	18	技術規格	114
3GH100-20P1	5	20	技術規格	125
3GH100-24P1	5	24	技術規格	138
3GH100-30P1	5	30	技術規格	162
3GH100-36P1	5	36	技術規格	190
3GH100-40P1	5	40	技術規格	188
3GH100-42P1	5	42	技術規格	226
3GH100-48P1	5	48	技術規格	250
3GH100-50P1	5	50	技術規格	219.5
3GH100-60P1	5	60	技術規格	298
3GH100-70P1	5	70	技術規格	282.5
3GH100-72P1	5	72	技術規格	350
3GH100-80P1	5	80	技術規格	314
3GH100-84P1	5	84	技術規格	398
3GH100-96P1	5	96	技術規格	450
3GH100-108P1	5	108	技術規格	498
3GH100-2P2	10	2	技術規格	50
3GH100-3P2	10	3	技術規格	54
3GH100-6P2	10	6	技術規格	66
3GH100-12P2	10	12	技術規格	90
3GH100-18P2	10	18	技術規格	156.5
3GH100-24P2	10	24	技術規格	138
3GH100-30P2	10	30	技術規格	162
3GH100-36P2	10	36	技術規格	190
3GH100-42P2	10	42	技術規格	282.5
3GH100-48P2	10	48	技術規格	314
3GH100-6P3	15	6	技術規格	93.5
3GH100-12P3	15	12	技術規格	125
3GH100-18P3	15	18	技術規格	156.5
3GH100-24P3	15	24	技術規格	188
3GH100-30P3	15	30	技術規格	219.5
3GH100-36P 3	15	36	技術規格	251
3GH100-42P3	15	42	技術規格	282.5
3GH100-48P3	15	48	技術規格	314
3GH100-6P4	20	6	技術規格	93.5
3GH100-12P4	20	12	技術規格	125
3GH100-18P4	20	18	技術規格	156.5
3GH100-24P4	20	24	技術規格	188
3GH100-30P4	20	30	技術規格	219.5
3GH100-36P 3	20	36	技術規格	251
3GH100-42P4	20	42	技術規格	282.5
3GH100-48P4	20	48	技術規格	314
