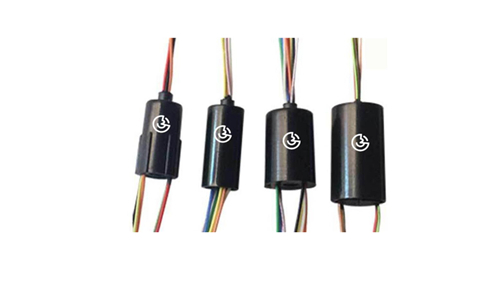

3GS滑環（普通帽式導電滑環）
帽式滑環因外觀像帽子、殼體附有圓形法蘭而得名，專為需要360°旋轉的中小型設備裝置而設計；成都市三幗泰科科技的帽式滑環采用軍工級高標準表面處理工藝，先進的設計理念，在解決空間問題的同時，保證了產品的高精度，確?；h(huán)運行的高可靠性。具有超微小體積，多通路,安裝方便等特點，滿足苛刻空間需求。
超微小型系列，全不銹鋼殼，,軍工品質，適合在高空和惡劣工作環境中使用；
接觸材料使用金對金，采用V型槽設計，保證極低電阻波動和超長工作壽命；
具有低力矩、低損耗，低電氣噪音，免維護等優點；
可以360°傳輸信號、電流、圖形、視頻、高清信號、控制、網線、伺服電機等各種信號，支持多種信號、功率混合傳輸；
緊湊設計，體積小，方便安裝，適用于安裝空間小的中小型系統中如：安防監控，攝影攝像、機器人、測試儀器、轉臺以及自動化設備上。
| 型號 | 電流 (A) | 路數 | 外形圖 | 長度 (mm) |
| 3GS079-4 | 4 | 7.9 | 技術規格 | 4 |
| 3GS085-4 | 4 | 8.5 | 技術規格 | 2.5 |
| 3GS055-5 | 5 | 5.5 | 技術規格 | 2 |
| 3GS079-6 | 6 | 7.9 | 技術規格 | 3 |
| 3GS085-6 | 6 | 8.5 | 技術規格 | 3 |
| 3GS084-8 | 8 | 8.4 | 技術規格 | 3 |
| 3GS065-8 | 8 | 5.5 | 技術規格 | 2 |
| 3GS045-8 | 8 | 4.5 | 技術規格 | 14 |
| 3GS100-10 | 10 | 10 | 技術規格 | 15 |
| 3GS105-10 | 10 | 10.5 | 技術規格 | 14 |
| 3GS074-10 | 10 | 7.4 | 技術規格 | 14 |
| 3GS072-12 | 12 | 7.2 | 技術規格 | 17.5 |
| 3GS065-12 | 12 | 6.5 | 技術規格 | 17.5 |
技術參數： | 3GC | 3GM | 3GS |
電流： | 2A/或更高 | 1A/或更高 | 1A |
通路數： | 1～125路 | 1～30路 | 1～12路 |
外徑： | 22～54mm | 12.4～16mm | 5.5～6.5mm |
耐壓強度： | |||
絕緣電阻： | 100MΩ@500VDC,60s | 10MΩ@100VDC | |
工作轉速： | 0～300rpm或更高 | ||
工作溫度： | -20℃～+80℃ | ||
工作濕度： | 60%RH | ||
電氣噪音： | ≤10mΩ@6VDC,50mA,300RPM | ||
導線長度： | 250mm | ||
扭矩： | ≤0.88g.m | ||
觸點材料： | 金對金 | ||
防護等級： | IP40 | ||
殼體材料 | 工程塑料 | 鋁合金 | |
可選項
1、滑環外徑：從5.5mm起（含5.5）可選
2、額定電流：1A到80A可選
3、額定電壓：2V到10000V可選
4、通路數：1路到250路可選
5、工作轉速：1RPM到20000RPM可選
6、工作溫度：-60℃~+500℃可選
7、防護等級：IP40到IP68可選
8、外形結構、殼體材料、安裝方式(法蘭大小、位置、尺寸和安裝孔大小等均可選)、出線方式和形式、導線長度、端子類型可選
應用環境：海、陸、空
